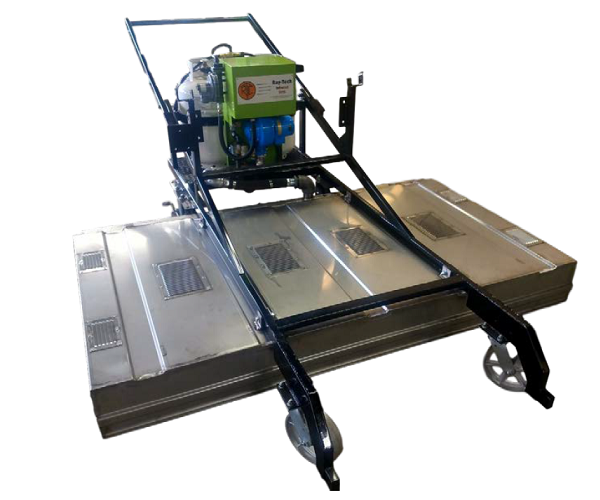

Установка инфракрасного нагрева асфальта Mini-Tech Xtend

• Мини поставляется с кронштейнами для крепления его на кузове грузовика или прицепа для транспортировки и поставляется в двух различных размерах.
• Модель маневренная и может работать в практически любой рабочей области.
• Установка была разработана специально для обогрева поверхностей тротуаров, пешеходных дорожек, детских площадок и теннисных кортов.
• Установки доступны в нескольких размерах

Mini-Tech Xtend

• Устройство для всесезонного ямочного ремонта.
• Уникальная компактная самодостаточная конструкция.
• Метод быстрой сцепки для перевозки нагревателя..
• Эффективная. Время тратится на ямочный ремонт, а не на погрузку и выгрузку оборудования.
• Компактная, идеальна для тротуаров, пешеходных дорожек, игровых площадок, теннисных кортов и других площадок, куда обычные нагреватели не уместятся.
• В местах  стыков обеспечивается  термическое соединение.
• Текущий ремонт выбоин.
• 1,3м2 нагреваемой поверхности (больше с удлиненной камерой).
• Не нуждается в транспортном средстве.
• Легко обслуживается одним человеком.
• Погрузка на транспортное средство быстрее, чем за две минуты.
• Компактная по размерам.
• Сменные камеры (смотри опции).
• Применяется для ремонта поверхностей, не доступных крупным инфракрасным нагревателям.


Ray-Tech Infrared Mini-Tech Xtend

Инфракрасное тепло, создаваемое Mini-Tech Xtend  быстро проникает и глубоко размягчает поверхностные слои асфальта без окисления и ли пережога. Подмешивая, при необходимости, для выравнивания поверхности новый горячий материал,  с последующим утрамбовыванием, получаете сплошную поверхность, имеющую термическую связь с окружающими участками.  Термическая связь обеспечивает лучший ямочный ремонт за меньшие деньги.

Принцип работы

Инфракрасное излучение создается при подаче под давлением газовоздушной смеси в три высокоэффективных,  долговечных, выполненных из сплава, энергетических конвертера

Управление

Для повышения безопасности датчик давления с рабочим диапазоном 5 – 25 мм водяного столба управляет электромагнитным клапаном подачи газа.

Топливо

• Газ пропан, подаваемый за счет испарения из одного 18кг баллона с манометром.
• Силовая установка.
• Генератор (заказывается отдельно).

Топливная система

• В состав нагревательной системы входят один 18 кг пропановый баллон, присоединяемый шлангом высокого давления с фитингами многократного использования.
•  После понижения давления редуктором-регулятором фирмы Fisher до 280 – 380 мм водяного столба, газ проходит через электромагнитный клапан, а его подача регулируется дроссельным клапаном.

• Шланг высокого давления соединен с воздуходувкой смесительной системы с бесконтактным двигателем на 110V, создающей давление до 1 атм (14 PSI).


Mini-Tech Xtend

Для выполнения ямочного ремонта на улице, Mini-Tech может быть подвешена в задней части другой установки (как на рисунке). Компактно складывающаяся рукоятка выступает назад для выравнивания устройства при работе.

Конструкция

Рама выполнена из труб сечением 25х50мм. Конструкция передней части рамы позволяет цеплять ее за зацепы в перевозящей машине.  Два теплостойких (2300С) колеса Ø25,4см. Арматура крепления газового баллона сделана из уголка 0,5х5см.  Корпус блок управления выполнен из  2,3 мм стали.  Газовый баллон прикреплен к установке прочными хомутами

Отражатель

Выполнен из 1.5 мм нержавеющей стали, вентилируемый и усиленный. Стандартная камера размерами 102смх122см. Также есть другие варианты размеров камер (смотри опции).

Навеска

Все детали, необходимые для подвески установки на транспортное средство,  прилагаются. Две монтажные скобы служат для крепления основания установки к нижней части транспортного средства. Стержень с крюком устанавливается в верхний части транспортного средства с разъемом для подключения света. Ручная лебедка и трос, который используется для подъема и опускания установки, постоянно находятся на Mini-Tech Xtend

 Размеры – базовый вариант установки

• Общая длина (транспортная)   - 233см.
• Общая длина (рабочая)             -302см.
• Общая ширина                           - 198см.
• Общая высота                            - 109см.
• Длина камеры                            - 106м.
• Ширина камеры                         - 198см.
• Вес пустой                                   -272кг.

• Вес с топливом                            -308кг
