Формовочно опалубочный бетоноукладчик HEM Form Riding FRP 9-18

Формовочно опалубочный бетоноукладчик HEM Form Riding FRP 9-18 сконструирована в соответствии со спецификациями вашего проекта, интуитивно понятна в эксплуатации и удобна в обслуживании в полевых условиях. Доступны стандартные машины с шириной укладки от 9 до 37 дюймов (от 2,73 м до 11,28 м) с шагом 6 дюймов (15 см) и, с дополнительным оборудованием, для более широкой ширины укладки, если того требует ваш проект. Для использования с опалубками HEM Form Riding асфальтоукладчик HEM Form Riding идеально подходит для проектов с ограниченным зазором, таких как дорожки, жилые улицы и мощение крупных автомагистралей. Благодаря своей тяжелой стальной конструкции формовочная брусчатка HEM также идеально подходит для укладки покрытий аэропортов, взлетно-посадочных полос и асфальтового покрытия.

СТАНДАРТНАЯ СПЕЦИФИКАЦИЯ

FRP 9-18 - ГИДРАВЛИЧЕСКАЯ ОПАЛУБОЧНАЯ МАШИНА

Дизельный двигатель с турбонаддувом* -

• 122 л.с. (89,7 кВт) Уровень IV
• закрытый моторный отсек
• звукоизоляция двигателя

Резервуар для гидравлического масла - 124 галлона (469 литров)

Топливный бак - 52 галлона (197 литров)

 1 Теплообменник Гидравлической системы с электрическим вентилятором

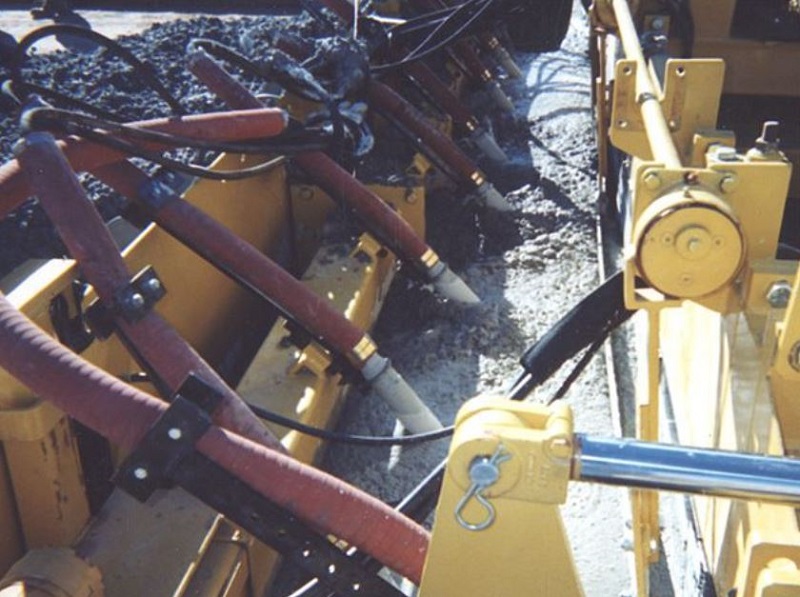

8 Гидравлических вибраторов

• вертикальная регулировка, управляемая с
• платформа оператора
• индивидуальные или массовые регуляторы скорости вибратора
• автоматическое отключение при перемещении машины
• максимальный расход 4 галлона (15,14 литра) в минуту
• нормальное рабочее давление 800-1300 фунтов на квадратный дюйм

12 Гидравлических Вибрационных контуров

• с индивидуальным регулированием
• компенсация давления

Гидравлическая насосная система

• (2) трехступенчатые гидравлические насосы
• коллектор сброса давления для удобной регулировки давления и контроля

Ширина укладки 9-18 футов (2,74 м - 5,48 м)

• с шагом 6 дюймов (15 см)
• основная рама 9 футов (2,74 м) (минимальная ширина)
• 24-дюймовый (61 см) каркас конструкции
• удлинители рамы входят в комплект стандартной ширины: (2) 2 фута (61 см), (4) 1 фут (30 см), (2) 6 дюймов (15 см)

Гидравлический подъемник Коробки Разбрасывателя

• подъем, управляемый с платформы оператора
• ширина машины в сложенном для транспортировки виде составляет менее 8 футов 6 дюймов (2,59 м)
• управление с одним рычагом

4-образные Ходовые колеса

• задние колеса с гидравлическим управлением (без привода)
• колеса покрыты уретаном для долговечности
• регулируемые колеса передней формы

Поддоны Для Укладки Тротуарной плитки

• секции крепятся болтами в соответствии с удлинителями рамы
• Размер ¼ дюйма x 18 дюймов x 48 дюймов
• 35 мм x 45,7 см x 1,22 м
• поддоны устанавливаются с помощью 6 болтов
• Монтаж “быстрого отсоединения”
• гидравлическая силовая коронка, управляемая с пульта оператора

вставки для бордюрных форм для правой и / или левой стороны

Система разделительных трамбовочных брусьев с гидравлическим приводом

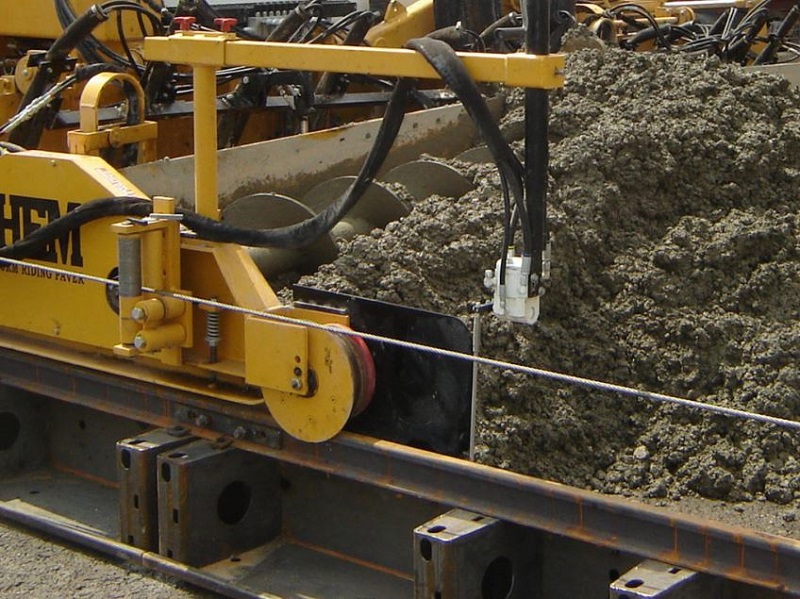

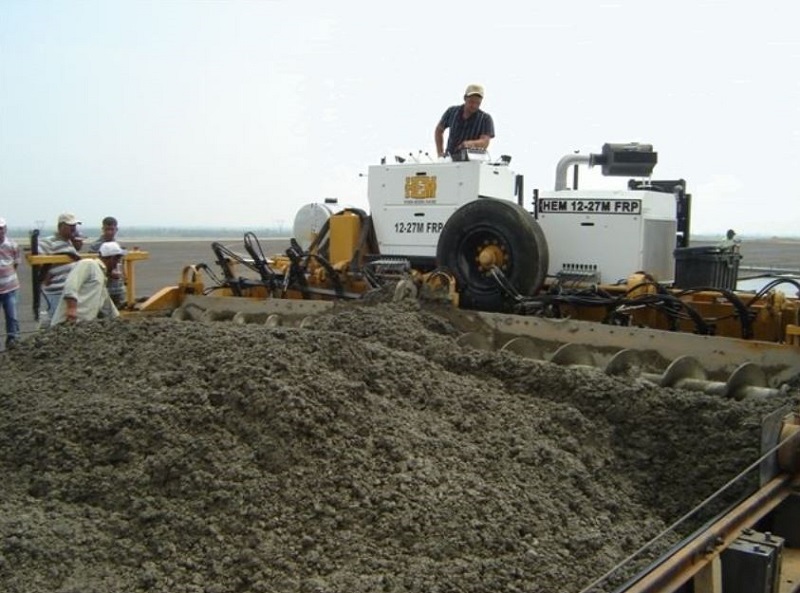

 Шнековая система Разбрасывателя

• Разрезные реверсивные шнеки диаметром 16 дюймов (40,6 см) для большой мощности

Гидравлический отвод

• отбойные плиты с гидравлическим управлением
• индивидуальные элементы управления для укладки с изменяемой шириной укладки

Система Рулевого управления

• 1 гидравлический датчик
• управляйте машиной с правой или левой стороны
• автоматическое и ручное рулевое управление, управляемое с платформы оператора

Система мойки с электроприводом

• (2) резервуары для воды емкостью 65 галлонов (242 литра)
• Гидравлический насос для промывки с мощностью 2500 фунтов на квадратный дюйм, 4 галлона (15,1 литра) в минуту
• шланг высокого давления длиной 25 футов (7,6 м) и наконечник

Одноосная транспортная система

• транспортные оси с гидравлическим управлением
• управление одним рычагом с платформы оператора
• колеса складываются во время укладки
• сверхмощная буксирная тяга для перемещения при укладке дорожного покрытия

Система аварийного отключения

• управление одним переключателем
• электронное вместо гидравлического
• контролирует все важные функции машины: перемещение, трамбовку, вибрацию

Платформа оператора

• манометры гидравлической системы: ходовые, вибрационные, трамбовочные, шнековые
• гидравлическое управление: перемещение, вибратор, трамбовка, промывка под давлением, отвод, шнек
• высокая видимость ”обертывания" консоли
• устройства управления двигателем и контроля, установленные на консоли
• защитные ограждения
• разработано для удобного контроля всех функций машины
• навес

* Марка двигателя определяется потребностями заказчика и наличием

Дополнительное оборудование

(не входит в базовую машину)

Дополнительные Гидравлические Вибраторы

Формы для бордюров, изготовленные по спецификации заказчика

Гидравлические вставки центральных стержней с электронным индикатором

• для вставки прямых брусков в продольный шов

Гидравлическая Осциллирующая машина для отделки задней ленты с регулируемой частотой вращения

• резиновая лента шириной 14 дюймов (35 см)
• регулируемый натяжитель лебедки

Гидравлический запорный механизм для бордюрных форм

Передняя Подающая лента

 Силовые опорные колеса

Планка для запотевания воды (для полива мешковины)

• высокое давление
• латунные форсунки для запотевания

Дополнительный 4-Портовый Вибрационный Коллектор

(при покупке с новой машиной)

• включает в себя все быстроразъемные устройства для вибраторов
• включает в себя 4 индивидуальных регулятора скорости вибратора
• включает в себя все гидравлические шланги
• заводская установка
• включает в себя дополнительную мощность вибрационного насоса

Дополнительный 8-Портовый Вибрационный Коллектор

(при покупке с новой машиной)

• включает в себя все быстроразъемные устройства для вибраторов
• включает в себя 8 индивидуальных регуляторов скорости вибратора
• включает в себя все гидравлические шланги
• заводская установка
• включает в себя дополнительную мощность вибрационного насоса

Дополнительные Комплектные Удлинители Рамы В сборе

• сборка длиной 4 фута (1,2 м)
• включает в себя каркасные секции, лотки для укладки дорожного покрытия, трамбовку, шнек, дорожку
• в комплект поставки не входят вибраторы

Важнейший комплект запасных частей

 Срок службы фильтра - 2 года

Материал и технические характеристики могут быть изменены без предварительного уведомленияльного уведомления
