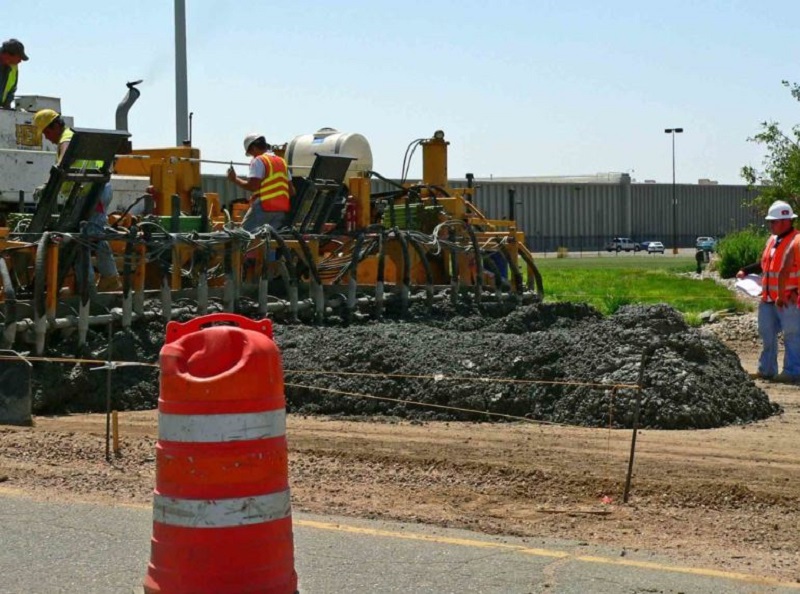

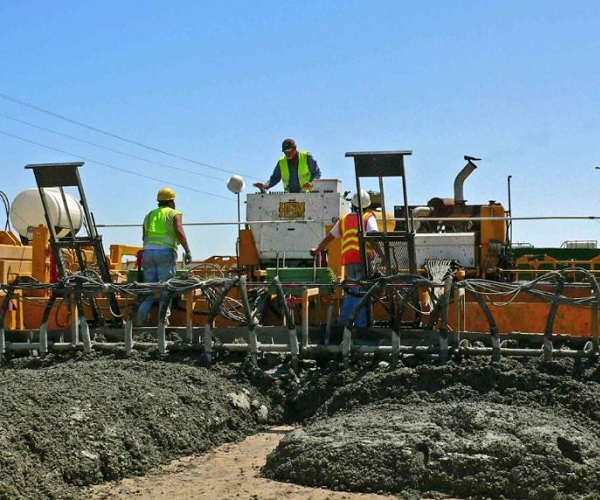

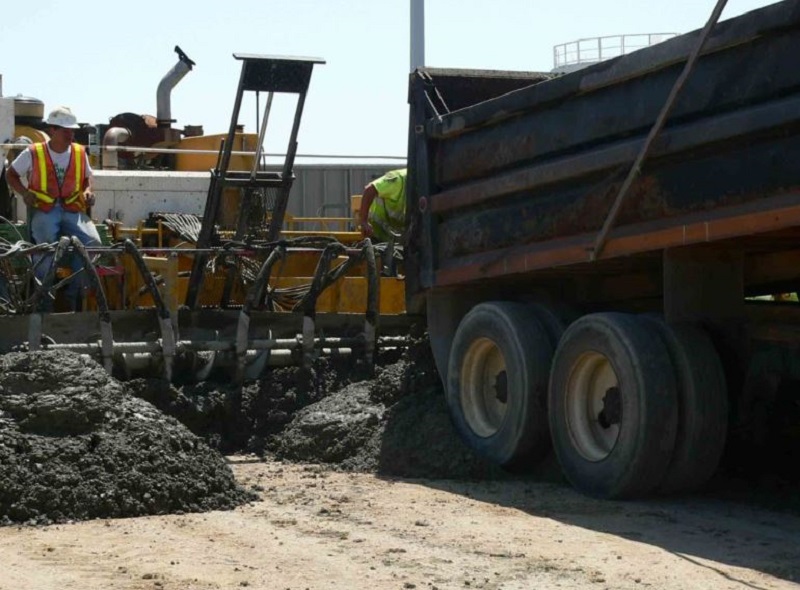

Укладчик бетона HEM SFP 14-37

Дизельный двигатель с турбонаддувом* -

  • 325 л.с. (250 кВт) Уровень IV
  • закрытый моторный отсек
  • звукоизоляция двигателя

Резервуар для гидравлического масла объемом 231 галлон (874 литра)

Топливный бак на 148 галлонов (560 литров)

Дизельный двигатель с турбонаддувом* -

  • 325 л.с. (250 кВт) Уровень IV
  • закрытый моторный отсек
  • звукоизоляция двигателя

Резервуар для гидравлического масла объемом 231 галлон (874 литра)

Топливный бак на 148 галлонов (560 литров)

3 Теплообменника гидравлической системы с электрическим вентилятором

20 Гидравлических вибраторов

  • вертикальная регулировка, управляемая с платформы оператора
  • индивидуальные или массовые регулировки скорости вибратора
  • автоматическое отключение при перемещении машины
  • максимальный расход 4 галлона (15,14 литра) в минуту
  • нормальное рабочее давление 800 - 1300 фунтов на квадратный дюйм

24 Гидравлических вибрационных контура с индивидуальным регулированием

  • компенсация давления

Гидравлическая насосная система

  • (3) трехступенчатые гидравлические насосы
  • один коллектор сброса давления для удобного
  • контроль давления и регулировка давления

Две Гусеничные гусеницы

  • длина: 14 футов (4,27 м)
  • ширина: 16 дюймов (40,64 см)
  • Шаг 6 дюймов (15,2 см) - тройные грунтозацепные башмаки
  • Редуктор 66:1
  • герметичные ролики со смазкой на весь срок службы
  • Ширина мощения 14 футов - 37 футов (4,26 м - 11,27 м)
  • основная рама длиной 14 футов (4,26 м) (минимальная ширина)
  • дополнительная ширина мощения до 45 футов (13,72 м) является необязательной

Поддоны Для Укладки Тротуарной плитки

  • секции соединяются болтами для установки любой плиты: 14-37 футов (4,26 - 11,27 м) с шагом 6 дюймов (15 см) толщиной 3/8 дюйма, высотой 18 дюймов, длиной 52 дюйма (толщина 9 мм, высота 45 см, длина 132 см).
  • электрическая коронка ”на ходу" для непрерывного укладки в переходах и перекрестках
  • трамбовки и вибрационная стойка следуют за вертикальным перемещением лотков
  • гидравлическая силовая коронка, управляемая с пульта оператора
  • индикатор заводной головки
  • вставки для бордюрных форм для правой и / или левой стороны
  • 8-дюймовые (20,3 см) удлинители заднего противня с вертикальными стабилизаторами с интервалом в 1 фут (30,5 см) для точной регулировки и жесткости

Система разделительных Трамбовочных брусьев с Гидравлическим приводом

  • регулируемая глубина трамбовки
  • переменная скорость
  • система с двумя перекладинами

Боковые формы с гидравлической регулировкой

  • 6-позиционная гидравлическая регулировка
  • разъемные боковые формы высотой 30 дюймов (76 см) – складываются внутрь для транспортировки
  • боковые формы крепятся к основной раме машины, а не к гусеницам
  • вертикальный ход 18 дюймов (45 см),
  • горизонтальный ход 4 дюйма (10 см)
  • регулируемая регулировка наклона кромки, гидравлически управляемая с земли и платформы оператора

Шнековая система Разбрасывателя

  • Шнеки диаметром 16 дюймов (41 см), разрезные, реверсивные, повышенной мощности, с переменной скоростью вращения
  • планетарные приводы
  • шнеки регулируются по высоте
  • приводы шнеков защищены от воздействия влажного бетона
  • быстрое отсоединение для изменения ширины

Гидравлический отвод

  • отбойные плиты с гидравлическим управлением
  • отдельные элементы управления для переменной тротуарной плитки корона

Система контроля уклона

  • 4 гидравлических датчика струнной линии
  • автоматическое и ручное управление с платформы оператора
  • система работает с двумя нитевидными линиями, или “привязкой к уклону”

Система Рулевого управления

  • 1 гидравлический датчик линии струны
  • управляйте машиной с правой или левой стороны
  • автоматическое и ручное рулевое управление, управляемое с
  • платформа оператора

Система Мойки с электроприводом

  • (2) резервуары для воды емкостью 110 галлонов (416 литров)
  • Гидравлический насос для промывки с мощностью 2000 фунтов на квадратный дюйм, 4 галлона (15 литров) в минуту
  • шланг высокого давления длиной 25 футов (7,6 м) и наконечник

Система периодического отключения

  • управление одним переключателем
  • электронное вместо гидравлического
  • контролирует все важные функции машины: уклон, перемещение, трамбовку, вибрацию, устройство для отделки ленты

 Платформа оператора

  • манометры гидравлической системы: уклон, ход, вибратор, трамбовка, шнек
  • гидравлическое управление: перемещение, вибрация, трамбовка, промывка под давлением, отвод, шнек, уклон
  • консоль с высокой видимостью “обтекания”
  • устройства управления двигателем и контроля, установленные на консоли
  • защитные ограждения
  • разработано для удобного контроля всех функций машины
  • навес

Транспортные габариты

  • ширина: 14 футов (4,26 м)
  • длина: ширина укладки плюс 4 фута (1,2 м) (по 2 фута (60 см) с каждой стороны для дорожки и торцевой рамы)
  • базовый вес машины (14 футов / 4,26 м): 67 000 фунтов (30818 кг)
  • вес по всей ширине (37 футов / 11,27 м): 88 8500фунтов. (40386 кг)

* Марка двигателя определяется потребностями заказчика и наличием

Дополнительное оборудование

(не входит в базовую комплектацию)

Полиэтиленовые прокладки

  • формование на стальных подушечках, химическая и структурная адгезия

Четыре гусеницы на гусеничном ходу (вместо 2 гусениц)

Дополнительные Комплектные Удлинители Рамы В сборе

  • сборка длиной 4 фута (1,2 м)
  • включает в себя каркасные секции, лотки для укладки дорожного покрытия, трамбовку, шнек, дорожку
  • в комплект поставки не входят вибраторы

Дополнительные Гидравлические Вибраторы

Формы для бордюров, изготовленные по спецификации заказчика

Ключ формы С наружной стороны

  • крепится болтами, снимается, обрабатывается в соответствии со спецификациями заказчика

Гидравлические Вставные центральные стержни с электронным индикатором

  • для вставки прямых брусков в продольный шов

Гидравлический вставщик боковых перекладин с электронным индикатором

  • для вставки прямых брусков или брусков под углом 90 ° в кромку плиты

Автоматическая Установка Поперечных дюбелей

Гидравлический Осциллирующий Отделочник Заднего Ремня

  • с регулируемой частотой вращения
  • резиновая лента шириной 14 дюймов (35 см)
  • регулируемое натяжное устройство лебедки

Гидравлический запорный механизм для бордюрных форм

Ручное отключение бордюров для бордюрных форм

Ленточный конвейер для разгрузки транзитного смесителя некондиционного

  • 30-дюймовое (76 см) конвейерное крыло длиной 13 футов (3,9 м)
  • гидравлический вариатор частоты вращения
  • гидравлический сдвиг из стороны в сторону

Датчик для управления задним ходом

Планка для запотевания воды (для полива мешковины)

  • высокое давление
  • латунные форсунки для запотевания

Дополнительный 4-Портовый Вибрационный Коллектор

(При покупке с новой машиной)

  • включает в себя все быстроразъемные устройства для вибраторов
  • включает в себя 4 индивидуальных регулятора скорости вибратора
  • включает в себя все гидравлические шланги
  • заводская установка
  • включает в себя дополнительную мощность вибрационного насоса

Дополнительный 8-Портовый Вибрационный Коллектор

(При покупке с новой машиной)

  • включает в себя все быстроразъемные устройства для вибраторов
  • включает в себя 8 индивидуальных регуляторов скорости вибратора
  • включает в себя все гидравлические шланги
  • заводская установка
  • включает в себя дополнительную мощность вибрационного насоса

4-точечный подъемник с выносными опорами (для подъема асфальтоукладчика для погрузки в грузовик)

  • все гидравлические органы управления
  • позволяет загружать асфальтоукладчик на грузовик без доступа к боковому пандусу

Гидравлический Осциллирующий Автоматический Поплавок

  • переменная скорость поперечных колебаний
  • переменная частота колебаний спереди-сзади
  • поддается коронке
  • поддон из нержавеющей стали длиной 8 футов (2,43 м)

Гидравлический контроль наклона кромки (вместо ручного)

  • гидравлическое управление из положения на земле

Устройство для формирования металлических шпоночных пазов и штамповка

  • необходимо указать для левой или правой стороны

Важнейший пакет запасных частей

Срок службы фильтра - 2 года

Дополнительная длина и ширина колеи

Материал и технические характеристики могут быть изменены без предварительного уведомления
